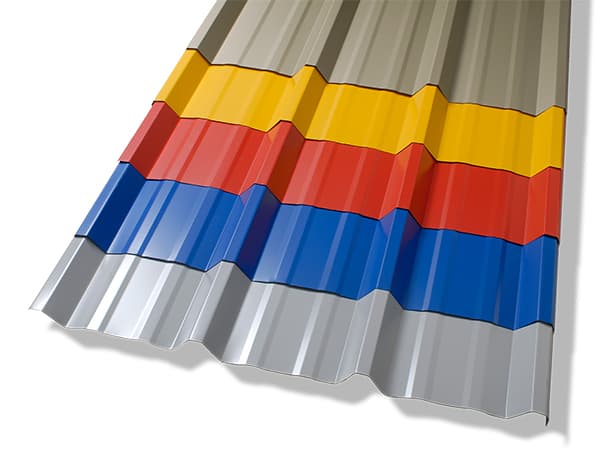

Panel Estructural PV-4


Panel estructural, constituido por cuatro trapecios rigidizantes que garantizan estanqueidad y condiciones de resistencia.

Permite combinación con paneles perforados y traslucidos de igual geometría.

Se fabrica en acero Zincalum® según norma ASTM A-792-99 AZ 50, calidad estructural Gr 37 o acero prepintado por una o ambas caras.

El largo máximo del panel esta limitado por la condición de transporte y manipulación (Mín. 1,5 m – Máx. 14 m), largos superiores sujetos a consulta.

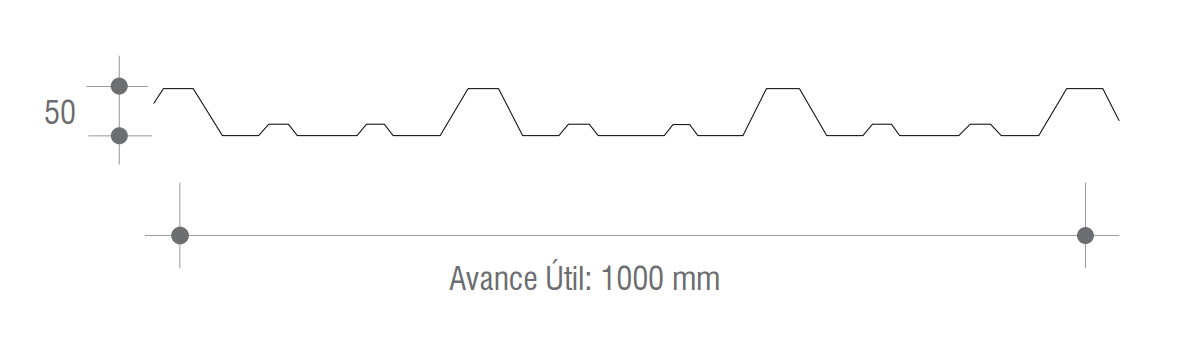

Avance Util PV-4

Descargue nuestro material técnico:




Características TécnicasTabla de CargasEsquemas de Instalación

Terminación: Zincalum®, Plastisol, Poliéster. PVDF

Espesores (mm): 0,4 | 0,5 | 0,6 | 0,8

Adaptabilidad: Recto, Curvo, Contracurvo, Perforado(*)

Usos: Cubiertas y Revestimientos (Horizontal o Vertical)

Pendiente Mínima: 5%

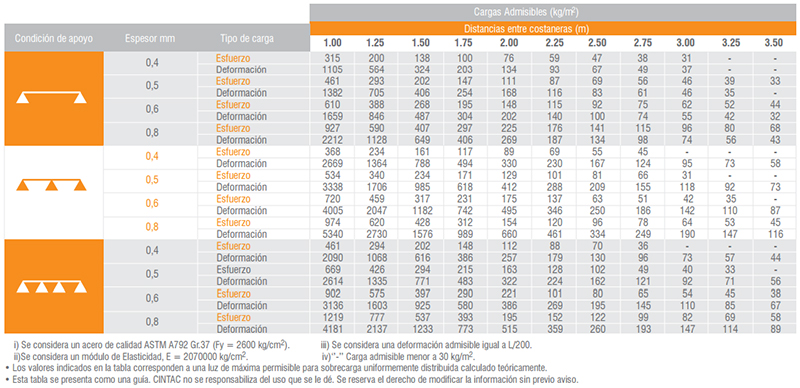

Tabla de Cargas PV-4

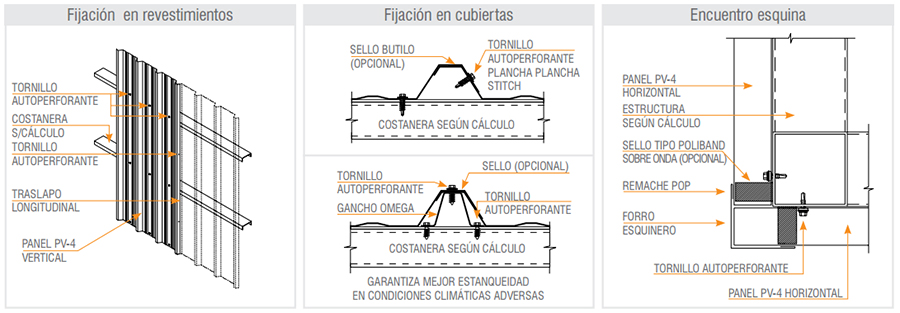

Esquemas de Instalación PV-4
